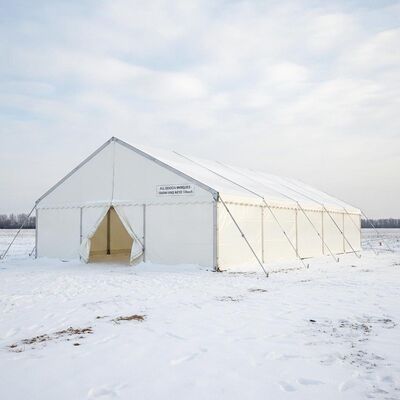

Тяжелое оборудование 15х30м Всесезонный алюминиевый праздничный палатка промышленная стальная рама снег ветер 120 км/ч

Наименование марки:	EcoTentPro
Номер модели:	ETP-HD1530-ЕС
МОК:	1 комплект
цена:	USD 18,500-28,000 / Set
Подробная информация об упаковке:	Сверхпрочные стальные поддоны с антикоррозийной оберткой VCI для рамы, усиленные ящики с А-образной
Условия оплаты:	Т/Т, Л/К по предъявлении

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Гуандун, Китай

Сертификация:

CE, EN 13782, ISO 9001:2015, TÜV Rheinland, DIN 4102 B1, EN 1991-1-3/4

Документ:

Размер палатки (ШxД):

15м х 30м

Боковая высота:

4,5 м

Высота гребня:

Материал рамы:

Экструдированный алюминий 6061-T6 + армирование из оцинкованной стали

Основной профиль:

Алюминиевая коробчатая балка 350 x 150 x 8 мм.

Ферменная система:

Двухферменный пространственный 3D-каркас, глубина 2,5 м.

Материал крыши:

950 г/м² сверхпрочный ПВХ, белый

Сопротивление Ветру:

До 120 км/ч (Бофорт 12)

Снежная нагрузка:

0,85 кН/м²

Расстояние от залива:

5,0 м (6 отсеков)

Покрытая область:

450 м²

система анкера:

Промышленный свайный винт + двойная система бетонного балласта

Поставка способности:

60 комплектов в месяц

Выделить:

Тяжелая палатка для вечеринок 15х30м

Алюминиевый праздничный шатер для всех сезонов

Промышленная палатка для снежного ветра

Характер продукции

Обзор продукции

ВETP-HD1530-EU Тяжелая палатка для праздников на все сезоныЭто наш флагманский крупномасштабный объект, специально построенный для самых требовательных европейских мероприятий.и двойной решеткой 3D системы пространственного каркасаЭта палатка справляется со всем, от арктического снега до атлантических штормов. The 350mm * 150mm * 8mm aluminum box beam main profiles — the strongest in our catalog — combined with a 950g/m² heavy-duty PVC roof and industrial dual anchoring system (ground screws + concrete ballasts) deliver unmatched structural integrity. TÜV Rheinland сертифицирован по EN 1991-1-3 (снег) и EN 1991-1-4 (ветер) для всех европейских климатических зон, эта палатка пользуется доверием крупных организаторов фестивалей, муниципальных отделов мероприятий,и промышленных выставочных операторов по всему континенту.

Технические спецификации

Рама и структура
Система рамы	Двойная треска 3D-пространственная рама, глубина треска 2,5 м
Профиль основного луча	350мм * 150мм * 8мм алюминиевый 6061-T6 балок
Вторичная решетка	80 мм * 80 мм * 4 мм алюминиевая квадратная трубка
Стальная арматура	Горяче оцинкованные стальные сплошные пластины во всех критических узлах
Ссылки	Высокопрочные болты класса M24 12,9 с нейлоновыми клюшками
Основные пластинки	500 мм * 500 мм * 16 мм сталь, оцинкованная горячим оцинкованием 100 мкм
Размеры
Ширина * Длина	15 м * 30 м (450 м2 внутреннего пространства)
Высота стороны	4.5м
Высота хребта	7.2м
Конфигурация залива	5.0м * 6 заливов в длину, 3.75м * 4 в ширину
Ширина протяженности	15 м (нулевые внутренние колонны)
Ткань и покрытие
Материал крыши	950 г/м2 тяжелый двойной PVC, белый
Материал боковой стенки	650 г/м2 ПВХ с усиленной системой рем и граммета
Огневая сертификация	DIN 4102 B1, BS 7837, M2, NFPA 701
Тип шва	Сварка под частотой HF, пересечение 50 мм, испытание на тягу 3500+ N/5cm
Ультрафиолетовая защита	Ультрафиолетовое стабилизированное покрытие, 10-летняя гарантия на устойчивость к ультрафиолету
Структурные показатели
Сопротивление ветру	120 км/ч (сила урагана Beaufort 12)
Загрузка снегом	00,85 кН/м2 (приблизительно 85 см свежего снега)
Сейсмическая конструкция	Соответствует EN 1998-1 (сейсмическая зона 3)
Продолжительность службы	20+ лет (каркас), 8-12 лет (крышная ткань)
Температурный диапазон	-40°C до +70°C

Ключевые преимущества и продажи

Противодействие ветра в случае урагана

120 км/ч ветра (Beaufort 12) достигается с помощью двойной решетки 3D системы рамы пространства и M24 класса 12.9 болтовых соединений.5 м глубины решетки создает структурную диафрагму, которая распределяет силы ветра по всей раме не только точечно загруженные на колонны.

️ Экстремальная снежная грузоподъемность

00,85 кН/м2 загрузки снега (около 85 см свежего снега или 35 см сжатого снега) соответствует требованиям альпийских регионов, скандинавских стран и восточноевропейских зимних условий.Стремительный уклон крыши (25°) и усиленное расстояние между стволами предотвращают накопление снега.

Промышленная система двойных решеток

3D-космическая рама - это та же конструкция, которая используется в ангарах самолетов и выставочных залах.350 мм * 150 мм * 8 мм коробки балки формируют основные аккорды с 80 мм * 80 мм членов сети треугольниками для максимального соотношения жесткости к весу.

Двойная система крепления

Каждая основополагающая плита принимает как промышленных заземляющих винтов (1,5 м спиральных якорей, 5-тонного вытяжного сопротивления каждый) и бетонных балластных блоков (2-тонных блокировки).Избыточное закрепление означает, что структура остается на месте, даже если одна система будет скомпрометирована.

450 м2 пространства без колонн

15 метровый просветленный диапазон с нулевыми внутренними колоннами обеспечивает действительно открытый план этажа.Высота хребта 2 м для установки производственного освещения, видеостены и воздушное оборудование.

️ Сертифицированный TÜV Соответствие еврокоду

Полные структурные расчеты, сертифицированные TÜV Rheinland согласно EN 1991-1-3 (нагрузки на снег), EN 1991-1-4 (действия ветра) и EN 1993-1-1 (алюминиевые конструкции).Пакет документов, принятый строительными органами по всей Германии, Нидерланды, Франция, Великобритания и Скандинавия.

Процесс производства

Экструзия тяжелых профилей и термическая обработка

6061-T6 - пробки, экструдированные на 5500-тонном прессе для 350mm*150mm*8mm коробной балки, требующие специальных матриц и контролируемых скоростей охлаждения.ОгнетушительКаждый десятый профиль подвергается испытаниям на прочность (выдача ≥ 240 МПа).

Обработка с ЧПУ и подготовка узлов

Основные балки, обработанные на 7-осевом CNC-моле: конечные пластины, обращенные на перпендикулярность ±0,1°, отверстия M24 для болтов, просверленные и забитые с проверкой нитей, поверхности крепления пластинки, измельченные плоскими до 0.05 ммКаждый луч лазерно выгравирован с уникальным идентификатором для отслеживания.

Изготовление стальных компонентов

Плиты с лазерной резкой из 10 мм S355 конструктивной стальной плиты. горячее оцинкование при температуре от 450 °C до 100 мкм минимум.Каждая партия включает в себя жертвенные купоны для проверки толщины покрытия и тестирования изгибаБолты M24 поставляются от сертифицированного поставщика ISO 898-1 с сертификатом материала на партию.

Производство тяжелой ткани

950 г/м2 ткань из ПВХ, произведенная на календарной линии шириной 5 м. Двойное покрытие обеспечивает равномерную толщину (± 5%). Ткань разрезана на автоматическом таблице планирования с разрешением на швы 60 мм. HF сварка на 27.12 МГц с двойной сваркой для критических швовКаждый линейный метр сварки проверяется силовым тестером швов.

Подсборка и проверка размеров

Модули решетки предварительно смонтированы в 5 м секциях. Лазерный следопыт измерения (точность ± 1 мм на 30 м). Все болтовые соединения крутящий момент проверен на 650 Н·м.Пробная установка кровельной ткани на 15 м испытательной подвеске для проверки распределения напряжения и выравнивания подвески.

Окончательная инспекция и заверенная документация

Полное досье QC: сертификаты завода по производству материалов (алюминий + сталь), отчеты о размерах, сертификаты испытаний сварки, сертификаты партий огнеупорности, записи крутящего момента болта, конструкционный знак TÜV,и Декларация соответствия CEКаждая палатка поставляется с серийным номером документации, организованной в соответствии с регламентом ЕС о строительных продуктах (CPR).

Сила завода и компании

Производство в промышленном масштабе для самых сложных требований

️ Заводской кампус18,000 м2с собрательным залом площадью 8 000 м2, 5-тонным воздушным краном
️ рабочая сила120+включая сертифицированных сварщиков, программистов CNC, конструкторов
Выход из палатки60+ тяжелых палат/месяц
Проверка способностейПолномасштабное испытание конструктивной нагрузки (гидравлические приводы), партнерство в ветряной тоннели, тепловое изображение, ультразвуковая инспекция сварки, 3D лазерное сканирование, комната для распыливания соли (1000+ часов)
¢ СертификацииISO 9001:2015, Структурный проект, сертифицированный TÜV Rheinland, производственный объект, проверенный SGS
Глобальные проекты500+ тяжелых палатустановлены по всему миру, более 50 в европейских Альпийских регионах

Сертификации и отчеты о испытаниях

Маркировка CE EN 13782:2015 EN 1991-1-3 Снег EN 1991-1-4 Ветер EN 1993-1-1 Алюминий ISO 9001:2015 TÜV Rheinland DIN 4102 B1 BS 7837 NFPA 701 SGS Структурный

Промышленно-промышленный сертификационный пакет: отчет TÜV Rheinland о структурных расчетах (более 60 страниц, ветер + снег + сейсмические показатели по еврокодам), сертификат соответствия временной конструкции EN 13782,отчеты испытаний огнеупорности (DIN 4102 B1 + BS 7837 + NFPA 701 для международного признания), сертификаты материалов (сертификаты на производство алюминия 6061-T6, сертификаты на производство стали S355, сертификаты на производство болтов ISO 898-1), аудит контроля производства на заводе SGS и Декларация соответствия CE согласно CPR 305/2011 ЕС.

Предпродажное и послепродажное обслуживание

Предпродажная служба	Послепродажное обслуживание
Расчет ветра/снега, сертифицированный TÜV, по координатам GPS проекта	5-летняя гарантия на конструкцию рамовой системы
Геотехнический обзор требований к закреплению (анализ отчета о почве)	3-летняя гарантия на ткань (ультрафиолетовая деградация + целостность шва)
Полный пакет документов на разрешение на строительство на местном языке	Инвентаризация критических запасных частей в ЕС (отправка в течение 48 часов)
Тест на заводскую приемку (FAT) с участием представителя клиента	Ежегодная служба инспекции конструкций, выполняемая инженером, сертифицированным TÜV
3D-модель BIM (Revit/IFC) для интеграции с планированием места проведения	Управление установкой на месте инженером-проектировщиком завода
Доставка под ключ DDP с полным таможенным оформлением	24/7 линия технической поддержки в чрезвычайных ситуациях

Случаи применения и сценарии

🎵 Главные музыкальные фестивали Главные сцены и VIP зоны

Промышленные ярмарки и выставки

Покрытые спортивные мероприятия и теннис в помещении

️ Муниципальные праздники и городские фестивали

Туристический цирк и крупные театры

️ Приют для экстренных действий и помощи в случае стихийного бедствия

Частые вопросы

Вопрос 1: Какую максимальную скорость ветра может выдержать эта палатка?

ETP-HD1530-EU сертифицирован на скорость 120 км/ч (Beaufort 12, ураганная сила по шкале Beaufort) с стандартным якорным комплектом.Этот рейтинг проверяется структурными расчетами TÜV Rheinland согласно EN 1991-1-4Для крайних прибрежных районов (Северное море, побережье Атлантики),мы предлагаем обновленную спецификацию якоря, которая увеличивает скорость до 140 км/ч .

Вопрос 2: Как управляется загрузка снегом для зимних установок?

При 25° уклоне крыши естественным образом выпадает снег, а номинальный объем 0,85 кН/м2 (≈85 см свежего снега, ≈35 см сжатого старого снега) превышает типичные европейские требования к загрузке снегом.мы предлагаем систему нагрева кромки крыши (саморегулирующийся теплоотслеживающий кабель), который предотвращает образование ледяной дамбыВсе расчеты загрузки снегом выполняются в соответствии с EN 1991-1-3 с коэффициентами высоты и экспозиции, специфичными для места проведения.

Вопрос 3: Сколько людей и сколько времени нужно настроить?

Экипаж из 12-15 профессиональных монтажников с телетранспортером / вилочным погрузчиком может установить раму за 2 дня. Ткань крыши и натяжка занимают 3 дня. Боковые стены и отделка интерьера занимают 4-5 дней.5 рабочих дней от доставки до передачиДля каждого первого клиента мы предоставляем фабричного инсталлятора и можем рекомендовать сертифицированные монтажные бригады по всей Европе.

Вопрос 4: Можно ли оставить эту палатку постоянно или полупостоянно?

Да. С 950 г/м2 ткани крыши (8-12 лет службы), двойной решеткой (20+ лет службы) и двойной системой крепления эта палатка предназначена для многолетних установок.Многие клиенты используют их в качестве постоянных мест проведения мероприятий с ежегодным осмотром ткани и перезагрузкой болтов.. Для действительно постоянного использования (10+ лет), мы предлагаем жесткую крышу обновления (изолированные сэндвич-панели)

Вопрос 5: Как работает доставка для чего-то такого большого?

Полная палатка размером 15х30 м помещается в один 40-футовый высокий кубический контейнер (или два 20-футовых контейнера). Мы предоставляем подробный план погрузки контейнеров с расчетами распределения веса.Доступна доставка DDP во все страны ЕС: мы осуществляем морскую перевозку, таможенную очистку, импортные пошлины и окончательную доставку грузовиком на ваш участок.

Вопрос 6: Какие аксессуары и обновления доступны?

Полный ассортимент аксессуаров: твёрдые сэндвич-панели для обновления стен, изолированные панели крыши, комплекты интеграции HVAC (50 кВт-150 кВт), светодиодные осветительные установки (управляемые DMX),подъемные кассетные полы (деревянная/ковровая/мраморная отделка), стеклянные стенные секции, межэтажные системы, модули сцены, перегородки за кулисами, системы пожарной сигнализации и аварийного освещения (соответствующие стандарту EN 54) и упаковки для брендинга (напросто напечатанные валансы,флагиМы можем указать и процитировать любую комбинацию ¦ расскажите нам о вашем проекте.

Содержание упаковки

Компонент	Количество	Спецификация
Профили основного луча	Полный набор	3501508 мм, 6061-T6, анодированный
Вторичные члены доверительного совета	Полный набор	80804 мм, 6061-T6
Стальные пластинки	Полный набор	S355, 10 мм, оцинкованный 100 мкм
M24 болты и клюшки	Полный набор	12-ый класс.9, сертифицированный по ISO 898-1
Тяжелая крыша из ПВХ	1 комплект	950 г/м2, пожароопасный B1/B2/M2
ПВХ боковые стены	1 комплект (4 стороны)	650 г/м2 с усиленными козырями
Плиты из стали	Полный набор	50050016 мм, оцинкованные 100 мкм
Заземляющие винтовые якори	Полный набор	1.5м спираль, номинальная весовая масса 5 тонн
Бетонные балластные блоки	Необязательно	2-тонная блокировка, стальная рама
Инсталляционный инструментарий	1 комплект	Ключ от крутящего момента, инструменты для натяжения, оборудование для установки
Пакет документации	1 комплект	Отчет TÜV, Документ CE, руководства, Досье QC
